一.设备名称:数控两管开料机

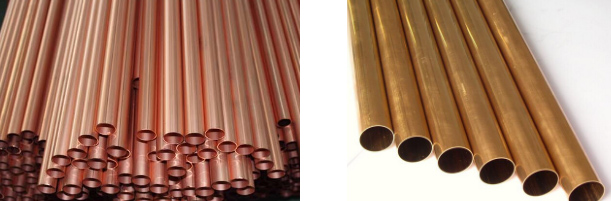

二.用 途:该设备用于将盘管开卷、校直、无屑切断成为定尺直管;主要应用于空调,冰箱,热水器,飞机,汽车等管路的下料。
三.主要技术参数:
项 目 | 参 数 及 规 格 | 备 注 | |
加工材料 | 材质 | 盘管TP1/2(M/M2) | 或相当标准制品 |
铜管外径及壁厚 | Ф6.0~Ф20,壁厚0.3~1.0mm |
| |
盘管外形尺寸及重量 | 料盘外径Ф1000~Ф1250,料盘中心孔径Ф130,料盘间距250~340,最大重量≤280kg | 特殊可定制 | |
加工能力 | 一次开料根数 | 2条,单动力 |
|
切割长度 | 最小: 40 mm ,最大: 6000 mm.(特殊可定定制) | <100料长,无预拉工序 | |
一次送料行程 | 1200 mm |
| |
生产效率 | 10次/每分钟(L=1000) |
| |
加工精度 | 直线度公差 | ≤2‰ |
|
重复定长误差 | L≤1000 mm≤0.3mm L≥1000 mm ≤0.6mm |
| |
管口内径缩口率 | f < 15% | ||
一次开料平齐度 | ≤0.5mm (L=1000) | ||
表面状况 | 铜管表面无明显拉、划、压伤痕及滚花状划伤,管口无毛刺 | ||
铜管圆度 | ф12.7及以下规格铜管管口平整,外径不圆度≤3% | ||
环境 | 电源 | 三相四线380V \ 50Hz \ 3Kw | 有隔离变压器 |
气源压力 | 0.5--0.7MPa |
|
